Электрораспределительное оборудование Автоматический выключатель LZM

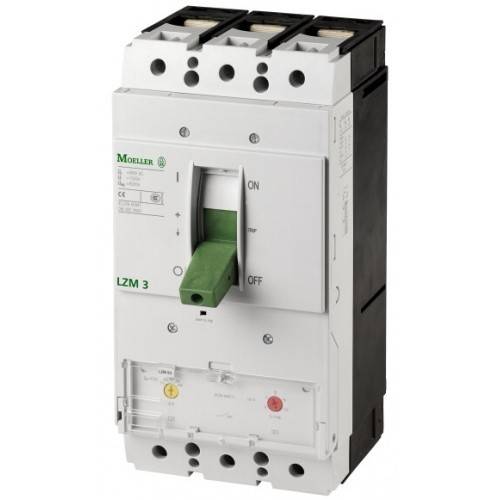

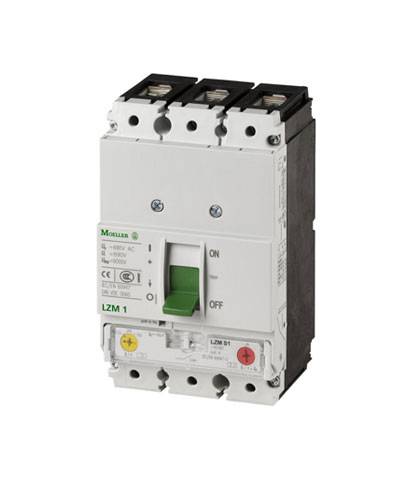

Автоматический выключатель LZM Eaton

Скачать
документацию

Автоматические выключатели серии LZM отвечают всем требованиям стандарта IEC/EN 60947. Они надежно работают при температурах окружающей среды от -25 до +70°С. Помимо основных термомагнитного или электронного расцепителей, автоматические выключатели серии LZM могут дооснащаться двумя дополнительными расцепителями. Первый – расцепитель минимального напряжения может работать на переменном напряжении 24, 240 и 400 В или на постоянном напряжении 12 и 240 В. Расцепитель может иметь два вспомогательных опережающих контакта и модуль задержки. Второй – независимый расцепитель питается от цепи напряжением 240 или 400 В постоянного или переменного тока. Расцепитель может иметь один опережающий контакт. В конструкции автоматического выключателя предусмотрено несколько вариантов управления. Полностью автоматизировать процесс управления позволяет моторный привод. Для его работы применяется переменное оперативное напряжение 230 и 400 В или постоянное 24 и 230 В. В случае установки выключателя внутри распределительного шкафа для его ручного управления используется один из вариантов поворотных рукояток.

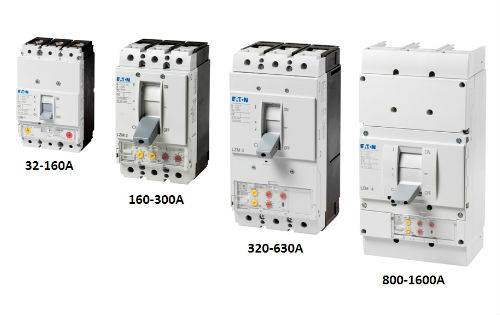

ПРЕИМУЩЕСТВА: отключающая способность увеличена до 36 кА (1-2 габарит) и до 50 кА (3-4 габарит); выпускаются четырех типоразмеров (габаритов); отказ от электронных расцепителей в выключателях 1–3 габаритов позволил существенно снизить их стоимость; очень быстрое (менее чем за 10 мс) отключение токов КЗ; наличие широкого спектра аксессуаров позволяет значительно расширить функциональные возможности выключателей.



ПРИМЕНЕНИЕ: Автоматические силовые выключатели серии LZM позиционируются как недорогие универсальные аппараты для распределительных сетей напряжением до 415 В в диапазоне токов от 20 до 1600 А.
