Низковольтные преобразователи частоты ALTIVAR 71Q

ALTIVAR 71Q Schneider Electric

Скачать
документацию

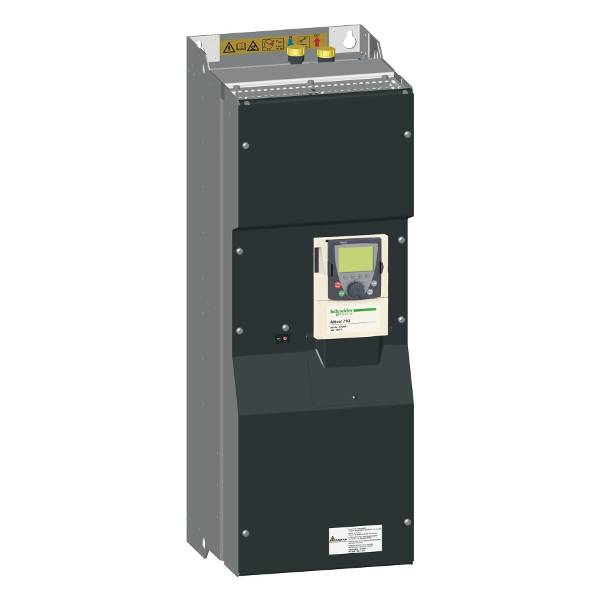

Altivar 71Q преобразователь частоты с водяным охлаждением для двигателей мощностью от 90 до 630кВт. Применяется в тяжелых условиях эксплуатации, где требуется надежное и эффективное охлаждение преобразователя. Интегрированный контур водяного охлаждения оптимально рассеивает избыточное тепло от силовых модулей преобразователя частоты и позволяет построить полностью герметичный шкаф управления.

Характеристики

  • 3-phase 380 to 480 V from 90 to 500 kW
  • 3-phase 500 to 690 V from 110 to 630 kW
  • Конфигурирование, настройка и программирование идентично ATV61/71 с воздушным охлаждением
  • Коммуникационные карты (ProfiBus DP, Modbus TCP, Daisy Chain and Plus, DeviceNet, BACnet, LonWorks, Ethernet, APOGEE, METASYS, Interbus, CC-Link, etc.)
  • Карты подключениядатчика обратной связи - энкодера
  • Встроенный ЭМС фильтр
  • Использование в контурах охлаждениязакрытого или открытого типа
  • Возможность примененияв качестве хладагента промышленной воды
  • Температура подачи хладагента до +55°C



ПРИМЕНЕНИЕ: Машинные залы

Если в машинном зале устанавливаетсянесколько преобразователей частоты большой мощности, то дляохлажденияпомещениятакже требуетсясистема кондиционированиябольшой мощности. Применение преобразователей ATV61Q и ATV71Q с системой водяного охлажденияможет представлять более экономичное решение по капитальным и эксплуатационным затратам, в сравнении с системой кондиционированияпомещения. При этом длярассеиваниятепловыделенияот частей управленияпреобразователей и другой аппаратуры потребуетсясистема воздушного охлаждениянебольшой мощности, что составляет порядка 15% от общего тепловыделения.



Необходимость уменьшить уровень шума от шкафа управленияс преобразователем частоты

Системы воздушного охлажденияшкафов управленияс преобразователями частоты большой мощности являютсяочень шумными. Шум создаваемый вентиляторами создает значительный дискомфорт дляработы операторов и обслуживающего персонала.

Применение преобразователей ATV61Q и ATV71Q с системой водяного охлажденияи вынесением блока теплообменника внешнего контура вне помещенияпозволяет решить проблему высокого уровняшума.



Герметичные шкафы управления

Необходимость построенияполностью герметичных шкафов со степенью защиты IP55 и выше, возникает в условиях жесткой окружающей среды (высокаястепень запыленности, агрессивнаясреда, высокаятемпература окружающего воздуха) и не возможности применениявоздушного охлаждения. В данном случае совместно с ATV61Q или ATV71Q в шкафу управленияустанавливаетсядополнительный теплообменник над преобразователем частоты. Задача дополнительного теплообменника внутри шкафа обеспечить отвод тепла выделяемого от плат управленияпреобразователя, сетевых дросселей и дросселей двигателя, автоматических выключателей, контакторов и др. При этом внутренняяциркуляциявоздуха в шкафу обеспечиваетсяза счет вентиляторов которые по умолчанию установлены в нижней части преобразователя.



Технологическое оборудование с системами водяного охлаждениямеханических узлов

Например, экструдеры пластмасс имеют в своем составе систему водяного охлаждениядляохлаждениямасла в редукторе привода шнека, и охлажденияподшипниковых узлов. Система водяного охлажденияэкструдера подключаетсяк общезаводской системе. Преобразователь частоты ATV71Q, управляющий частотой вращенияшнека, может быть подключен в существующий контур водяного охлажденияэкструдера. Такое решение будет более энерго-эффективным, по сравнению с воздушным охлаждением преобразователяи необходимостью примененияпромышленного кондиционера в шкафу управления. При этом также значительно уменьшаетсярассеивание тепла от шкафов управленияв цеху и соответственно уменьшаютсярасходы энергии на систему кондиционированияцеха.



ПРЕИМУЩЕСТВА:

Высокаяустойчивость к внешним факторам

  • Защита встроенного контура охлажденияпреобразователяот коррозии за счет примененияохлаждающих трубок из нержавеющей стали
  • Эффективнаясистема охлаждения: от 85 до 100% тепловыделенияв шкафу управлениярассеиваетсясистемой водяного охлаждения
  • Применение в качестве хладагента промышленной воды или смеси воды и гликоля
  • Возможность использованиясистема охлаждениязакрытого или открытого типа
  • Температура подачи хладагента в контур охлажденияпреобразователячастоты до +55°C
  • Уменьшение затрат на создание системы кондиционированияи вентиляции в control room
  • Длительное времяработы без технического обслуживания

Простое подключение электрической и гидравлической части

  • Явное разделение электрической и гидравлической части
  • Исключение попаданиявоздуха в систему охлажденияпреобразователяза счет верхнего подключениягидравлического контура

Совместимость со стандартными преобразователями Altivar 61/71

  • Конфигурирование, настройка и программирование идентично стандратным версиям ATV61/71 с воздушным охлаждением
  • Одинаковые опции – входные/выходные фильтры, дополнительные коммуникационные и карты расширения, и др.
