Низковольтные преобразователи частоты Altivar 61Q

Altivar 61Q Schneider Electric

Скачать
документацию

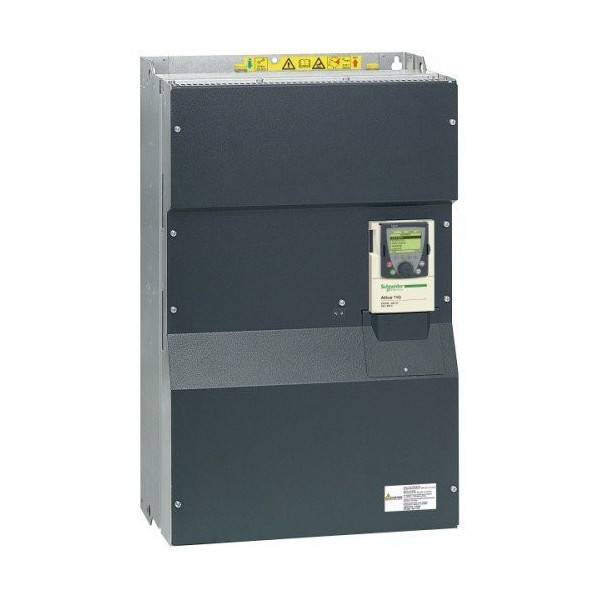

Altivar 61Q преобразователь частоты с водяным охлаждением для двигателей мощностью от 110 до 800 кВт. Применяется в тяжелых условиях эксплуатации, где требуется надежное и эффективное охлаждение преобразователя. Интегрированный контур водяного охлаждения оптимально рассеивает избыточное тепло от силовых модулей преобразователя частоты и позволяет построить полностью герметичный шкаф управления.

Характеристики

  • 3-phase 380 to 480 V from 110 to 630 kW
  • 3-phase 500 to 690 V from 132 to 800 kW
  • Конфигурирование, настройка и программирование идентично ATV61/71 с воздушным охлаждением
  • Коммуникационные карты (ProfiBus DP, Modbus TCP, Daisy Chain and Plus, DeviceNet, BACnet, LonWorks, Ethernet, APOGEE, METASYS, Interbus, CC-Link, etc.)
  • Карты подключениядатчика обратной связи - энкодера
  • Встроенный ЭМС фильтр
  • Использование в контурах охлаждениязакрытого или открытого типа
  • Возможность примененияв качестве хладагента промышленной воды
  • Температура подачи хладагента до +55°C



ПРЕИМУЩЕСТВА: Высокаяустойчивость к внешним факторам

  • Защита встроенного контура охлажденияпреобразователяот коррозии за счет примененияохлаждающих трубок из нержавеющей стали
  • Эффективнаясистема охлаждения: от 85 до 100% тепловыделенияв шкафу управлениярассеиваетсясистемой водяного охлаждения
  • Применение в качестве хладагента промышленной воды
  • Использование в системах охлаждениязакрытого или открытого типа
  • Температура подачи хладагента до +55°C
  • Уменьшение затрат на создание системы кондиционированияи вентиляции в control room
  • Длительное времяработы без технического обслуживания

Простое подключение электрической и гидравлической части

  • Явное разделение электрической и гидравлической части
  • Исключение попаданиявоздуха в систему охлажденияпреобразователяза счет верхнего подключениягидравлического контура

Совместимость со стандартными преобразователями Altivar 61/71

  • Конфигурирование, настройка и программирование идентично стандратным версиям ATV61/71 с воздушным охлаждением
  • Одинаковые опции – входные/выходные фильтры, дополнительные коммуникационные и карты расширения, и др.



ПРИМЕНЕНИЕ: Экструдеры пластмасс

Водяное охлаждение электрической и механической частей экструдеров пластмасс являетсянаиболее оптимальным решением дляданного типа механизмов. Благодаряналичию встроенного контура водяного охлаждения, преобразователь частоты ATV61Q может быть интегрирован в существующую систему охлаждениямашины. ATV61Q предлагает гибкость по отношению к разным типам гидравлических систем охлаждения:

  • Закрытые или открытые гидравлические контуры с промышленной водой
  • Высокаятемпература воды на подаче +55°C
  • Ссистемы охлажденияоткрытого типа с охлаждением вторичного контура проточной водой

Промышленные применения

Потери тепла от нескольких преобразователей частоты большой мощности размещенных в одном машинном зале могут привести к значительному повышению температуры в помещении. В случае примененияводяного охлажденияпреобразователей частоты значительно затраты на создание системы кондиционированияи вентиляции в машинном зале. При применении водяного охлаждения, порядка 85% потерь тепла преобразователячастоты отводитсясистемой водяного охлажденияиз машинного зала. Остальнаячасть тепла, выделяемаяплатами управленияпреобразователяи другим электрическим оборудованием, рассеиваетсясистемой кондиционированияи вентиляции.
